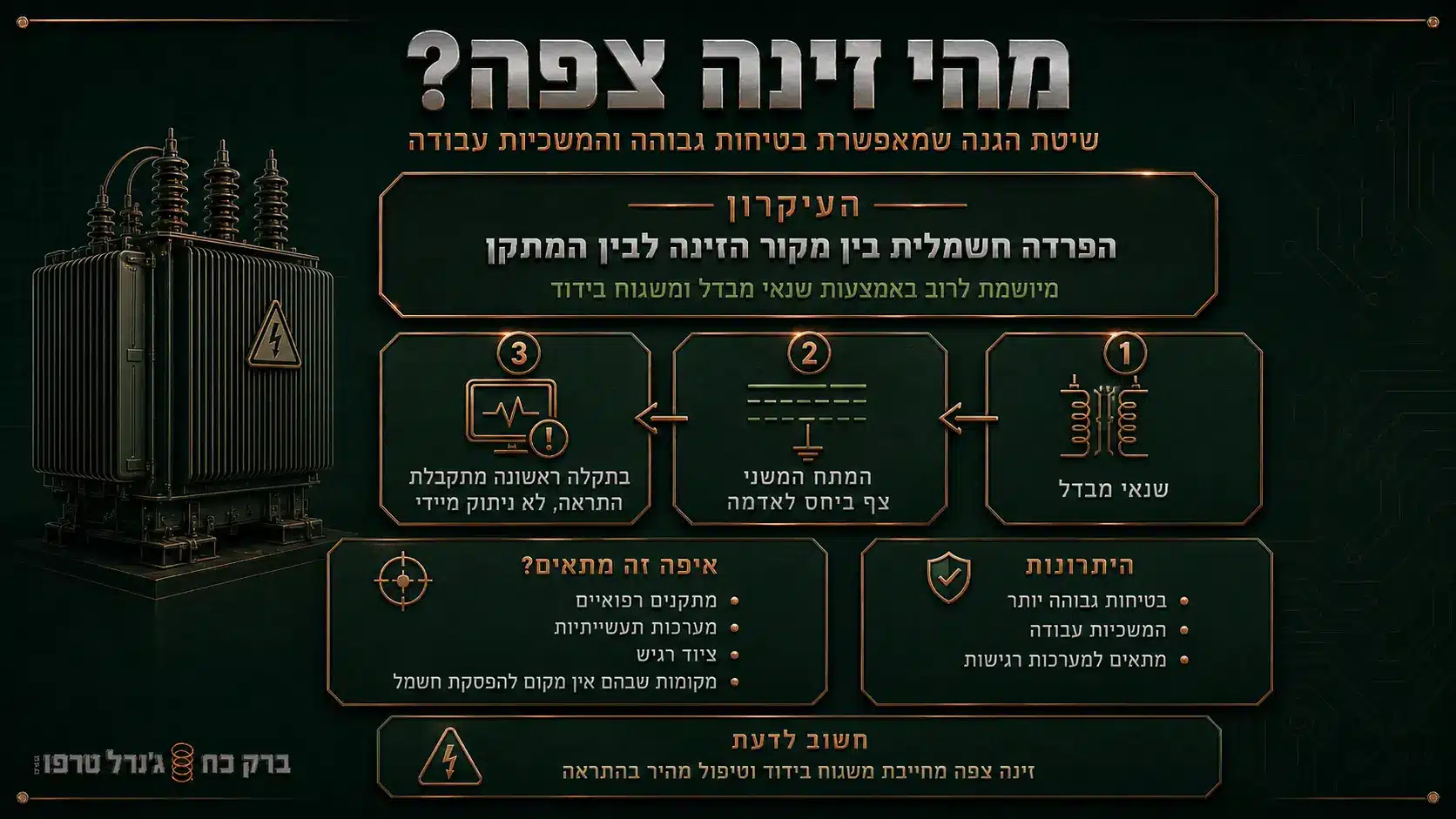

מהי זינה צפה? זוהי שיטת הגנה במתקני חשמל שמבוססת על הפרדה חשמלית בין מקור הזינה לבין המתקן, כך שבתקלה ראשונה בבידוד לא נגרם בדרך כלל ניתוק מיידי של המערכת. השיטה מאפשרת גם רמת בטיחות גבוהה יותר וגם המשכיות עבודה, ולכן היא מתאימה במיוחד למערכות רגישות, מתקנים רפואיים, סביבות תעשייתיות ומקומות שבהם אין מקום להפסקה מיידית של החשמל. בפועל, זינה צפה מיושמת לרוב באמצעות שנאי מבדל ומשגוח שמפקח על מצב הבידוד.
כיצד פועלת זינה צפה?
זינה צפה פועלת באמצעות הפרדה חשמלית בין מקור הזינה לבין המתקן, כך שאין קשר ישיר בין המוליכים לבין האדמה. הפרדה זו מתבצעת בדרך כלל בעזרת שנאי מבדל לתעשייה, שבו קיימים סליל ראשוני וסליל משני ללא קשר גלווני ביניהם, ולכן המתח בצד המשני "צף" ביחס לאדמה. במילים אחרות, מדובר בשיטת הזנה שמבוססת על עקרון ההפרדה הגלוונית, בדומה למה שמוסבר גם במאמר איך עובד שנאי מבדל.
התנהגות המערכת בזמן תקלה
במקרה של קצר לגוף במתקן המוזן בזינה צפה, מקבל גוף המתקן את פוטנציאל הפאזה התקולה. אולם אדם הנוגע, בעת תקלה בבידוד, באחד ממכשירי החשמל או במוליך חי במתקן כזה, לרוב אינו נמצא בסכנת חישמול מיידית, היות והמתקן ניזון ממקור זינה מופרד ללא הארקת שיטה, וגוף האדם אינו סוגר במצב זה מעגל חשמלי.
במקרה של תקלה ראשונה בבידוד, אין הפסקה באספקת החשמל, אלא מתקבלת התראה בלבד. זהו אחד היתרונות המרכזיים של זינה צפה לעומת מערכות אחרות, במיוחד כאשר המשכיות העבודה קריטית. בהקשר של רמת ההגנה במערכות כאלה, מתאים לשלב גם קישור למאמר בטיחות שנאי חשמלי.
בעת ירידה בערך הבידוד במתקן המוזן בזינה צפה, ניתן להמשיך ולהשלים פעולה חיונית ללא הפסקה, בניגוד למתקן המוזן ממקור בעל הארקת שיטה, שבו קצר לאדמה גורם לניתוק הזרם במתקן החשמל. כמו כן, נמנעת זרימת זרם תקלה משמעותי והופעת ניצוץ, דבר החשוב במיוחד במקומות שבהם קיימת סכנת פיצוץ או שריפה.
פיקוח והתראה
במתקנים המוזנים בזינה צפה יש להתקין משגוח, כלומר מכשיר פיקוח על בידוד, שתפקידו לנטר באופן רציף את מצב הבידוד במערכת ולהתריע במקרה של ירידה בערך הבידוד או הופעת תקלה ראשונה.
ניתן לקבל התראה בשלב מוקדם על תחילת התפתחות ליקוי בבידוד של המתקן, כתוצאה מבלאי, לחות או גורמים אחרים. זהו יתרון חשוב שמאפשר לזהות בעיה לפני שהיא הופכת לתקלה מסוכנת או להשבתה של המערכת. עקרונות דומים של בדיקה, פיקוח וזיהוי תקלות אפשר למצוא גם במאמר איך בודקים שנאי אם תרצה לחזק עוד את הקישוריות הפנימית באתר.
חשיבות הטיפול בתקלות
אם מתקבלת התראה ולא מטפלים בתקלה תוך זמן סביר, עלולה להתפתח תקלה שנייה שתגרום למצב מסוכן ולהפסקת פעולת המתקן, כתוצאה מקצר בין מופעים או בין מופע לאפס. במצב כזה כבר נסגר מעגל זרם מלא ועלול להיווצר זרם גבוה ומסוכן.
לכן, למרות היתרון של המשכיות עבודה, זינה צפה אינה מבטלת את הצורך בתחזוקה, פיקוח ותגובה מהירה. להפך, היא מחייבת מודעות גבוהה יותר למצב הבידוד של המערכת ולטיפול מיידי בהתראות. כאן אפשר לשלב גם קישור טבעי למאמר תחזוקה ותיקון של שנאים.
סיכום
זינה צפה מאפשרת רמת בטיחות גבוהה לצד המשכיות עבודה, בכך שהיא מונעת זרמי תקלה משמעותיים בתקלה ראשונה ואינה גורמת לניתוק מיידי של המתקן. יחד עם זאת, היא מחייבת מערכת פיקוח מתאימה וטיפול מהיר בתקלות, על מנת למנוע התפתחות של תקלה נוספת ומסוכנת.
בפועל, כאשר יש צורך בהפרדה חשמלית, עבודה רציפה ותגובה מבוקרת לתקלה ראשונה, זינה צפה היא פתרון יעיל מאוד. כאשר מתכננים מערכת כזו, חשוב להתאים נכון את סוג השנאי, את אמצעי הפיקוח ואת דרישות הבטיחות של המתקן כולו.
